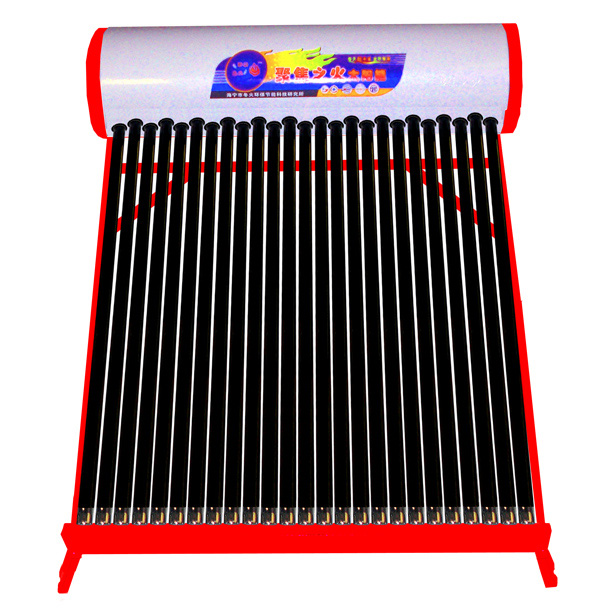

“高效密排恒高温太阳能热水器”专利技术介绍

本发明涉及一种太阳能热水器，特别是一种高效密排恒高温太阳能热水器，主要适用于家庭、宾馆等地方。

在国家大力提倡节能环保的氛围中，太阳能热水器因为其节能绿色环保，而受到人们的青睐。但现在的太阳能热水器还存在着明显的缺点：

缺点一：由于集热管太阳能热水器管孔的加工工艺和稳固结构的限制，制约了真空管的排列距离，相邻真空管之间必须留有固定的距离，这样就留下了不少光照空白区域，太阳的光线就会白白损失了，太阳能热水器的利用率还不是最高；

缺点二：由于现有的太阳能热水器诞生时的设计理念主要考虑春秋两季光照效率最大化，所以现有太阳能热水器的支架角度（太阳能支架的前脚与水平地面的夹角）一般为38度和45度两种型号，中国的南方地区一般使用38度太阳能支架，中国的北方地区一般使用45度太阳能支架。正是由于这种不合理的设计，现有的太阳能热水器在冬天时因光照强度的减弱，光照时间的减短，使得太阳能热水器得到的有效辐射能大大低于春秋季，冬天的太阳能热水器的水温明显低了，所以在冬天就不能正常使用；同理，由于现有的太阳能热水器在夏天接收的太阳光光照太强，太阳能热水器得到的有效辐射能大大高于春秋季，而且用户一天使用的热水量又比较少，以至于太阳能热水器的水温经常达到沸腾，使太阳能发热管内壁产生水垢，严重影响太阳能发热管的工作效率及其使用寿命。

发明内容

本发明要解决的技术问题是：针对上述存在的问题提供一种能够充分利用太阳能热水器各真空管之间光照空白区域的高效密排恒高温太阳能热水器，以提高其利用率。

本发明的另一目的是提供一种根据太阳高度角的变化，能够保证冬季光照效率最大化，夏季光照效率最小化的高效密排恒高温太阳能热水器。

本发明的有益效果是：将热水器储水箱上的真空管插孔改成错位排列，而真空管尾端的排管孔结构---为缩短孔与孔间距的水平排列,这样能有效缩短真空管东西方向水平间的绝对距离，在顾及到储水箱集热管插孔的加工工艺和稳固结构限制的同时，增加了单位面积内集热管的密度，充分利用了现有技术中相邻集热管之间的光照空白区域，大大提高了单位面积内光能的利用率；

另外增大支架前脚与水平地面的夹角，使得太阳光线在冬季与集热管几乎垂直，在夏季斜射在集热管上，从而保证了冬季光照效率的最大化和夏季光照效率的最小化，解决了现有技术中冬季水温偏低而夏季水温过高甚至长时间沸腾的问题，延长了太阳能发热管的使用寿命。为此在支架底部安装长条角铁型防风脚,以便增加太阳能热水器的稳定性.

本发明加上了密排的集热管后，与传统的太阳能热水器相比，同样大的水容量、同样的光照面积、同样的太阳辐射，得热量增加30-40%，在冬季比传统的太阳能热水器一天的温度要高15度左右；在春秋季比传统的太阳能热水器高8度左右；随着季节的变化，在夏季太阳的高度角增加到最大，太阳光斜射到太阳能热水器的集热管上，集热管的有效集热面积几乎是集热管在在地面上的投影面积，比冬季几乎减少了一半，所以夏季的热水温度得到有效控制。

太阳能热水器“组件技术要素”

内胆：采用特厚进品食品级不锈钢板，性能优异；运用全自动氩弧焊，特殊工艺防止腐蚀，使用寿命特长。
保温层：选用优质进口聚氨脂原料，采用大型高压发泡设备整体发泡而成，保温厚度50-60mm,关键工艺完全计算机程序化控制，调配出的发泡材料密度高，保温性能好。

水箱外壳：采用进口不锈钢板、镀铝锌板、珠光板，使用寿命长。
接口：出水口位于水箱下方，水箱内无死水区，既减少热量损失，又避免了细菌的繁殖。
加长真空管：采用加长1500mm-2100mm高硼高硅特种玻璃多层镀膜而成，内膜为高效选择性涂层，对光能的吸收转换率高达95%以上，并可经受直径2.5厘米以下冰雹的击打。
支架：选用超厚不锈钢材料及镀铝锌板异型铝合金模具，喷塑处理，作为固定支架，并配以不锈钢螺丝，使用寿命特长的效果，且坚实稳定，抗风性能特强。

纳米“干涉膜”：采用了三元超吸收国际专利技术，纳米“干涉膜”镀膜工艺，具有高吸收比、低发射比。
高效吸收：全新干涉膜比普通真空管提升了12%的吸热比。真空管加长加粗。集热速度更快，产生热水量更多。
耐400℃高温：独有三靶磁控溅射镀膜技术，吸收层特有不锈钢氮化铝，经400℃高温膜层也不会老化、性能不衰减，耐性更好，使用寿命更长久。
抗-40℃严寒：采用双靶磁控溅射真空镀膜技术，反射底层特有的超纯铜反射镜面，且真空层纯净、无杂质，使热量发射比普通真空管降低65%，散热更少，能抵抗-40℃严寒而正常工作。
